Znate li kako odabrati pravi optički kabel?

Što je optički kabel?

Optički kabeli prenose podatke u obliku svjetlosnih impulsa kroz fleksibilno, optički čisto staklo. Optički kabeli se sastoje od pet dijelova: jezgre, obloge, obloge, dijelova za pojačanje i vanjskog omotača. Jezgra se sastoji od silicijevog dioksida visoke-čistoće (SiO2) i male količine dodataka, sposobnih za prijenos svjetlosnih impulsa koje generiraju laseri ili svjetleće-diode (LED). Obloga je tanki sloj stakla (s indeksom loma drugačijim od indeksa loma jezgre), koji okružuje i štiti jezgru optičkog vlakna i reflektira svjetlost natrag na jezgru, omogućujući optičkom signalu da se širi duž duljine optičkog vlakna. Sloj premaza dizajniran je da apsorbira udarac, spriječi prekomjerno savijanje i ojača jezgru. Dijelovi za ojačanje dizajnirani su za zaštitu jezgre vlakana od prekomjerne napetosti i kompresije, posebno tijekom postavljanja. Vanjski omotač može zaštititi optičko vlakno od udaraca, vlage i drugih vanjskih utjecaja.

Prijedlozi za odabir pravog optičkog kabela

1. Vrsta optičkog kabela

Prije svega, trebali bismo odabrati jedno-mod (SM) ili više-mod (MM) optičke kabele na temelju mrežnih aplikacija i specifikacija. Općenito, SM optička vlakna koriste se za velike-udaljenosti i vanjske primjene, dok se MM višemodni optički kabeli koriste za kratke-udaljenosti i unutarnje primjene.



2. Broj jezgri optičkih vlakana

Nakon odabira vrste optičkog vlakna potrebno je izračunati koliko je svjetlovodnih vlakana potrebno za izgradnju mreže. To uvelike ovisi o ljestvici FTTX (Fiber to x) i ODN (Optical Distribution Network) kao i o vrsti korištenog optičkog kabela.
Okosnica optičkih kabela od podatkovnog centra do razvodne kutije može imati kabelske jezgre u rasponu od 24 do 288. Broj jezgri u distribucijskim optičkim kabelima manji je u usporedbi s onim u okosnicama optičkih kabela. FTTH dolazni optički kabeli općenito su jednožilni ili dvožilni.



3. Okruženje za implementaciju

Također moramo uzeti u obzir strukturu i materijal optičkog kabela na temelju njegove lokacije postavljanja.

Vanjski

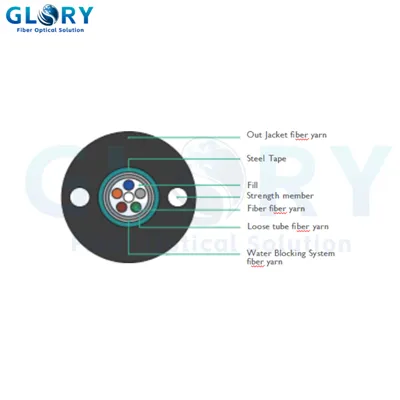

Kada su potrebni izravno-ukopani optički kabeli na otvorenom, labavi-oklopljeni optički kabeli sa slojem cijevi najbolji su izbor. Ovaj optički kabel pruža zaštitu od kompresije za optičko vlakno i sam kabel.

U okruženju iznad glave bolji su izbor optički kabeli koji mogu podnijeti vlastitu težinu. Samonosivi-optički kabeli imaju komponente za pojačanje, kao što su dodatne čelične žice ili FRP ili aramid, za pružanje vlačne čvrstoće. Najčešći samonosivi-optički kabeli su optički kabeli-osmica i ADSS optički kabeli.

Zatvoreni
Karakteristike optičkih kabela koji usporavaju plamen, malo dima i bez -halogena (LSZH) trebale bi biti prva stvar na koju trebamo obratiti pozornost kada koristimo optičke kabele u zatvorenom prostoru. Pod normalnim okolnostima, možemo potvrditi prema stupnju otpornosti na plamen i materijalu plašta za niske dima i nula halogenih i drugih optičkih kabela.

U okruženju cjevovoda, tipovi otporni-na plamen (FR) i tipovi s niskim dimom i bez halogena (LSZH) najprikladniji su izbori za optičke kabele. U izloženim unutarnjim okruženjima potrebno je koristiti-optičke kabele otporne na plamen, niske dima bez halogena (LSZH).

Čvrsto{0}}opletena optička vlakna mogu ponuditi izvrsna mehanička svojstva, poput malog promjera savijanja, mekoće i lakoće skidanja, što ih čini prikladnima za unutarnje primjene.





zgrada
Prilikom okomitog ili vodoravnog polaganja kabela u zgradama, preporuča se odabir čvrsto{0}}oklopljenih optičkih kabela, optičkih kabela u snopu (D-tip) ili račvastih optičkih kabela (B-tip).



4. Priključak

Konektori igraju ključnu ulogu u uspostavi sigurne mreže optičkih vlakana. Glavne vrste konektora uključuju ST, FC, SC, LC i MTP. ST konektor je najpopularniji konektor u telekomunikacijskim mrežama. Ima-oprugu, što znači da se može vrlo lako spojiti i rastaviti. FC ima tijelo s navojem i uglavnom se koristi u okruženjima s visokim-vibracijama, polariziranim optičkim vlaknima i SM optičkim vlaknima. SC je uskočni-priključak koji se može zaključati jednostavnim guranjem i povlačenjem. Uglavnom se koristi u SM optičkim vlaknima, dvostrukim mrežama, CATV-u, medijskim pretvaračima i FTTX-u. LC je standardni keramički konektor s ferulom, koji je upola manji od SC konektora. Uglavnom se koristi u SM optičkim vlaknima, podatkovnim centrima, lokalnim mrežama, FTTH, CATV itd. MTP/MPO konektor nudi više-višejezgreni konektor visokih performansi koji se koristi u podatkovnim centrima.

Sažetak

Zaključno, ovo je nekoliko čimbenika koje moramo uzeti u obzir pri odabiru pravog optičkog kabela. Uz ove uvjete, vjerujem da možete odabrati najprikladniji optički kabel.
