1u Fiber Patch Panel
Stavka: 1u Fiber Patch PanelModel: GL-MP6 Pre-terminated modularni kazetni sustav
• Proizvod za ožičenje podatkovnog centra
• 1U/2U/4U
• Modularni dizajn, može se izvlačiti pomoću vodilica
•Dodatna MTP/MPO/LC/CS veza
Fiber Patch Panel s unaprijed završenim modularnim kazetnim sustavom čini instalaciju ili nadogradnju višemodnih i jednomodnih vlakana jednostavnim i brzim. Budući da je svaka optička veza tvornički završena i testirana. Nije potrebno spajanje na licu mjesta korištenjem specijaliziranih vještina, rada ili alata, vrijeme instalacije je skraćeno, a troškovi projekta smanjeni.
- Uvod u proizvod
GL-MP6 i GL-MPB6 serije 1u Fiber Patch Panel s unaprijed završenim modularnim kazetnim sustavom imaju modularni dizajn i prednje i stražnje mehaničke strukture za izvlačenje, što su najveće značajke koje ovaj proizvod razlikuju od konkurentskih proizvoda, uključujući brzu
implementaciju, brzi odgovor i točno rješavanje problema. Dodatni LC adapter podržava do 1U-144F, 2U-288F i 4U-576F, a dodatni CS adapter podržava do 1U-216F.
Model i izgled proizvoda
Značajke
Visoka izvedba
•Modularni dizajn, može se izvući pomoću vodilica
•Na svaki kat moguće je postaviti 4 ili 6 kazeta
•Pruža prednje i stražnje funkcije upravljanja kabelima
Visoka gustoća
•1U podržava do 144-core LC ili 216-core CS veze
•2U podržava do 288-core LC, a 4U podržava 576-core LC veze.
•1U podržava do 1728-jezgrenog MPO/MTP pristupa
Visoka fleksibilnost
• Podržava MTP/MPO-MTP/MPO konverziju
•Dodatna MTP/MPO/LC/CS veza
•Podržava spajanje pigtaila
Struktura patch panela
Tehnički podaci
|
Ime proizvoda |
Fiber Patch Panel GL-MP6 Preterminirani modularni sustav kaseta |
|
Radna temperatura |
-40 stupanj ~ +75 stupanj |
|
Temperatura skladištenja |
-40 stupanj ~ +75 stupanj |
|
Relativna vlažnost |
Manje od ili jednako 85% (+30 stupanj) |
|
Atmosferski pritisak |
70kPa ~106kPa |
|
Materijal ormara |
Hladno valjana čelična ploča |
|
Dimenzije (ŠxDxV) |
482,8 mm × 350 mm × 1/2/4U (sa stražnjim vratima: 497 mm) |
|
Broj vlakana (LC adapter) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
Broj vlakana (CS adapter) |
1U:216F |
|
Broj vlakana (MPO adapter) |
1U:1728F/1U:864F |
|
Pribor |
|
|
|
Kravate × 6KOM |
|
Kliješta za obruč × 2 KOM |
|
|
Stezaljka za crijevo × 2KOM |
|
|
Čarobna kravata od 1 metra × 1 KOM |
|
|
M6 vijci i vijčane matice × 4 KOM |
|
|
Oznaka veze × 1 KOM |
|
|
Nosač za upravljanje kabelom × 3 KOM |
|
|
M3 vijci i matice × 3 KOM |
|
Kazete za Fiber Patch Panel dizajnirane su za optimizirano upravljanje kablovima, plug-and-play, brzu implementaciju, povećanu fleksibilnost i upravljivost te smanjene troškove instalacije. Modeli su sljedeći:

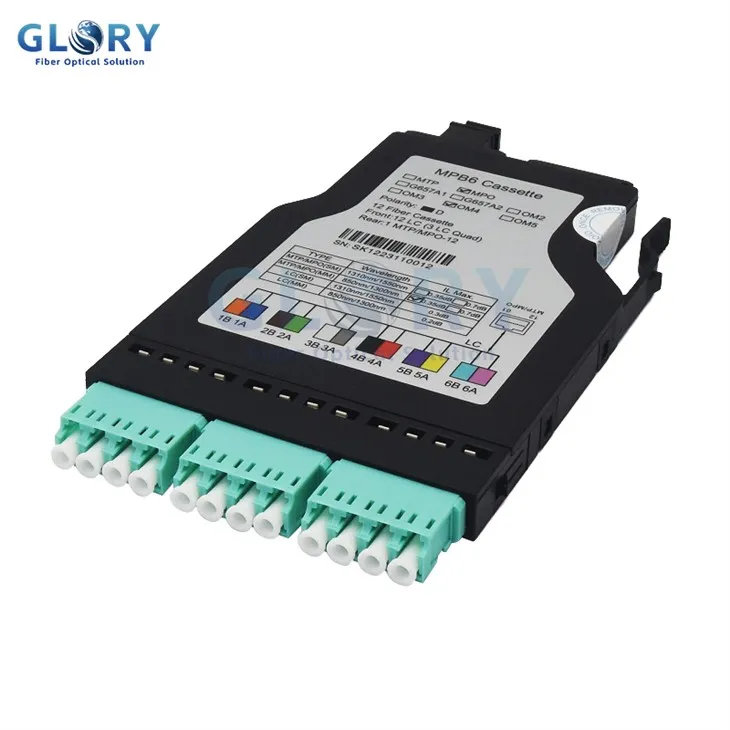

GL-MPB6 kasete (8F-LC kasete)
|
Specifikacije proizvoda |
|
|
Broj vlakana |
8F |
|
Vrsta vlakana |
G657A1,OM3,OM4,OM5 |
|
Način rada s vlaknima |
SM/MM |
|
Vrsta polariteta |
Tip B |
|
Materijal |
Plastični |
|
Prednji priključak |
SM:LC-UPC/APC(UPC:plava/APC:zelena) |
|
MM:LC-UPC(OM3:Aqua/OM4:Ljubičasta/OM5:Limeta zelena) |
|
|
Stražnji priključak |
SM:MPO/MTP-APC Muški |
|
MM:MPO/MTP-UPC Muški |
|
|
Dimenzije (ŠxDxV) |
60 mm × 105 mm × 11,4 mm (bez adaptera) |
|
Izvedbena svojstva |
|
|
Prednji priključak Insercijski gubitak |
SM:UPC Manje ili jednako {{0}}.3dB;APC Manje ili jednako 0,3dB |
|
MM:UPC Manje od ili jednako 0.2dB |
|
|
Povratni gubitak prednjeg priključka |
SM:UPC Veći ili jednak 50dB,APC Veći ili jednak 60dB;MM:UPC Veći ili jednak 35dB |
|
Stražnji priključak Insercijski gubitak |
SM:UPC Manje od ili jednako 0.35dB(LL) |
|
MM:UPC Manje od ili jednako 0.35dB(LL) |
|
|
Povratni gubitak stražnjeg priključka |
SM:APC Veći ili jednak 50dB;MM:UPC Veći ili jednak 35dB |
GL-MPB6 kasete (12F-LC kasete)
|
Specifikacije proizvoda |
||
|
Broj vlakana |
12F |
|
|
Vrsta vlakana |
G657A1,OM3,OM4,OM5 |
|
|
Način rada s vlaknima |
SM/MM |
|
|
Vrsta polariteta |
Tip A |
|
|
Materijal |
Plastični |
|
|
Prednji priključak |
SM:LC-UPC/APC(UPC:plava/APC:zelena) |
|
|
MM:LC-UPC(OM3:Aqua/OM4:Ljubičasta/OM5:Limeta zelena) |
||
|
Stražnji priključak |
SM:MPO/MTP-APC Muški |
|
|
MM:MPO/MTP-UPC Muški |
||
|
Dimenzije (ŠxDxV) |
90 mm × 130 mm × 11,4 mm (bez adaptera) |
|
|
Izvedbena svojstva |
||
|
Prednji priključak Insercijski gubitak |
SM:UPC Manje ili jednako {{0}}.3dB;APC Manje ili jednako 0,3dB |
|
|
MM:UPC Manje od ili jednako 0.2dB |
||
|
Povratni gubitak prednjeg priključka |
SM:UPC Veći ili jednak 50dB,APC Veći ili jednak 60dB;MM:UPC Veći ili jednak 35dB |
|
|
Stražnji priključak Insercijski gubitak |
SM:UPC Manje od ili jednako 0.35dB(LL) |
|
|
MM:UPC Manje od ili jednako 0.35dB(LL) |
||
|
Povratni gubitak stražnjeg priključka |
SM:APC Veći ili jednak 50dB;MM:UPC Veći ili jednak 35dB |
|
GL-MPB6 kasete (12F-CS kasete)
|
Specifikacije proizvoda |
|
|
Broj vlakana |
12F |
|
Vrsta vlakana |
G657A1,OM3,OM4,OM5 |
|
Način rada s vlaknima |
SM/MM |
|
Vrsta polariteta |
Tip A |
|
Materijal |
Plastični |
|
Prednji priključak |
SM:CS-UPC/APC(UPC:plava/APC:zelena) |
|
MM:CS-UPC(OM3:Aqua/OM4:Ljubičasta/OM5:Limeta zelena) |
|
|
Stražnji priključak |
SM:MPO/MTP-APC Muški |
|
MM:MPO/MTP-UPC Muški |
|
|
Dimenzije (ŠxDxV) |
60 mm × 105 mm × 11,4 mm (bez adaptera) |
|
Izvedbena svojstva |
|
|
Prednji priključak Insercijski gubitak |
SM:UPC Manje ili jednako {{0}}.3dB;APC Manje ili jednako 0,3dB |
|
MM:UPC Manje od ili jednako 0.2dB |
|
|
Povratni gubitak prednjeg priključka |
SM:UPC Veći ili jednak 50dB,APC Veći ili jednak 60dB;MM:UPC Veći ili jednak 35dB |
|
Stražnji priključak Insercijski gubitak |
SM:UPC Manje od ili jednako 0.35dB(LL) |
|
MM:UPC Manje od ili jednako 0.35dB(LL) |
|
|
Povratni gubitak stražnjeg priključka |
SM:APC Veći ili jednak 50dB;MM:UPC Veći ili jednak 35dB |
GL-MPB6 kasete (ploča s kazetama)
|
Specifikacije proizvoda |
|
|
Broj vlakana |
1728F/144F |
|
Vrsta vlakana |
G657A1,OM3,OM4,OM5 |
|
Način rada s vlaknima |
SM/MM |
|
Materijal |
Plastični |
|
Prednji adapter |
MPO/MTP/LC |
|
Dimenzije (ŠxDxV) |
90 mm × 130 mm × 11,4 mm (bez adaptera) |
GL-MPB6 kasete (12F-LC kasete za spajanje)
|
Specifikacije proizvoda |
|
|
Broj vlakana |
12F |
|
Vrsta vlakana |
G657A1,OM3,OM4,OM5 |
|
Način rada s vlaknima |
SM/MM |
|
Materijal |
Plastični |
|
Prednji priključak |
SM:LC-UPC/APC(UPC:plava/APC:zelena) |
|
MM:LC-UPC(OM3:Aqua/OM4:Ljubičasta/OM5:Limeta zelena) |
|
|
Dimenzije (ŠxDxV) |
90 mm × 130 mm × 11,4 mm (bez adaptera) |
|
Izvedbena svojstva |
|
|
Prednji priključak Insercijski gubitak |
SM:UPC Manje ili jednako {{0}}.3dB;APC Manje ili jednako 0,3dB |
|
MM:UPC Manje od ili jednako 0.2dB |
|
|
Povratni gubitak prednjeg priključka |
SM:UPC Veći ili jednak 50dB,APC Veći ili jednak 60dB;MM:UPC Veći ili jednak 35dB |
Informacije o naručivanju fiber patch panela
GL-Patch Panel-MP6
|
MP6 - EM - SP - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-Model |
MP6 |
|
2-Konfiguracija |
EM: Prazno |
|
3-Materijal |
SP: Hladno valjana čelična ploča |
|
4-Sprej |
B: Fino zrno pijeska |
|
5-Boja u spreju |
9004:RAL9004 |
|
6-12F Količina kaseta |
N×12,N=1,2,3,4,5... |
|
7-8F Količina kaseta |
N×8,N=1,2,3,4,5... |
|
8-Visina ormarića |
1U,2U,4U |
|
Napomena: 1. Svaka ploča može se konfigurirati sa 6 komada 8F kazeta ili 4 komada 12F kazeta. 2.1U se može konfigurirati s 3 sloja panela, 2U sa 6 slojeva, a 4U s 12 slojeva. |
|
Kasete-GL-MPB6
|
MPB6_12F- AP - P - Crno - 1×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1-Model |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-Konfiguracija |
EM:Prazno; AD: Adapter uključen; AP: Potpuno opremljen |
|
3-Materijal |
P: Plastika |
|
4-Boja |
Crno |
|
5-Patch kabel za kasete |
1×12:1KOM 12-Core Patch kabel |
|
6-Stražnji priključak |
MPO/PC;MPO/APC;MTP/PC;MTP/APC |
|
7-Prednji priključak |
LC/PC; LC/APC; CS/PC; CS/APC |
|
8-Vrsta vlakana |
G657A1;OM3;OM4;OM5 |
|
Napomena: prednji kraj koristi CS adapter, a kutija modula koristi MPB6_8F. |
|
Panel kaseta
|
MPB6P- OGLAS - P - Crno -3MPO(DX)-SM/UPC 1 2 3 4 5 6 |
|
|
1-Model |
MPB6P |
|
2-Konfiguracija |
EM:Prazno; AD: Adapter uključen |
|
3-Materijal |
P: Plastika |
|
4-Boja |
Crno |
|
5-Vrsta adaptera |
3MPO(DX),3MTP(DX),3LC(QT) |
|
6-Vrsta veze |
SM/UPC,SM/APC,MM/UPC,OM3/UPC,OM4/UPC |
|
Napomena: 1.① LC adapter: ravni četveropinski kratki držač; ② MPO/MTP adapter: prirubnica s kratkom ušicom tipa SC, s jednim krajem ključa okrenutim prema gore, a drugim krajem prema dolje. 2. Postoje 3 četvrtaste rupe na dnu ploče. |
|
