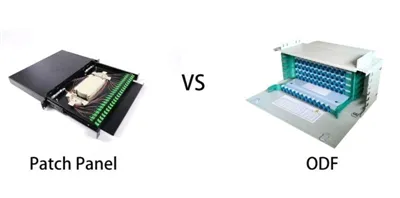

Izvan površine: Zašto je ODF više od velike ploče za spajanje

Što patch panel radi: vidljivo sučelje

Što patch panel obično uključuje:

• Priključci adaptera za unakr-vezu

• Osnovno sidrenje kabela

• Kompaktan, prostorno{0}}učinkovit oblik



Što patch panel obično ne uključuje:

• Trajna zaštita od spajanja napojnih kabela

• Organizirano skladište za višak vlakana

• Ugrađen-ugradbeni nosač za PLC razdjelnike

• Brtvljenje više-kabelskih ulaza za kabele velikog-promjera

• Skalabilni kapacitet izvan broja fiksnih portova

Za jednostavna okruženja-kao što je jedan stalak za opremu u podatkovnom centru ili mali telekomunikacijski ormar-patch panel često je pravi alat. Omogućuje čisto sučelje bez nepotrebne složenosti.

Ali kada se patch panel koristi u ulozi koja zahtijeva više, ograničenja brzo postaju očita.



Što ODF radi: Cjeloviti sustav

ODF nije jedna komponenta. To je okvir-potpuni sustav projektiran za upravljanje cijelim životnim ciklusom vlakana u središnjem mrežnom čvoru. Gdje patch panel pruža točku povezivanja, ODF pruža dom.

Evo pet mogućnosti koje bitno razlikuju ODF od patch panela:

1. Integrirana zaštita spojeva

U bilo kojoj vanjskoj mreži postrojenja, dovodni kabeli koji ulaze u središnji ured ili distribucijsku točku moraju biti trajno spojeni na priključke koji se spajaju na priključke adaptera. Ovi spojevi su najkritičnije-i najranjivije-točke u mreži.

Patch panel nema mogućnost spajanja. Spajanje se mora izvesti negdje drugdje, često u odvojenim kućištima za spajanje montiranim negdje u stalku, stvarajući nepovezanu i neurednu instalaciju.

ODF, međutim, uključuje namjenske ladice za spajanje ugrađene izravno u okvir. Ove ladice štite svaki fuzijski spoj topli-skupljivim rukavima, organiziraju ih za jednostavnu identifikaciju i osiguravaju od vibracija i pomicanja. Rezultat je čisto, integrirano rješenje gdje spajanje i završetak žive zajedno u jednom sustavu.

2. Slack Fiber Storage

Kabeli od optičkih vlakana nikad ne dosegnu točnu duljinu. Uvijek postoji dodatna labavost koja mora biti pohranjena-pažljivo namotana, zaštićena od savijanja i održavana na ispravnom radijusu savijanja kako bi se spriječila mikro-savijanja koja uzrokuju gubitak signala.

Patch panel nema prostora za pohranjivanje. Višak vlakana završi labavo smotan iza stalka, često zalijepljen trakom ili zip-vezan na načine koji krše zahtjeve radijusa savijanja.

ODF je dizajniran s ugrađenim organiziranim spremnikom. Namoti, vodilice i namjenske ladice za pohranu omogućuju tehničarima da uredno namotaju i osiguraju višak vlakana, održavajući ispravan radijus savijanja i štiteći vlakno od budućih oštećenja pri rukovanju.

3. Montaža integriranog razdjelnika

FTTH i FTTx mreže oslanjaju se na PLC razdjelnike za distribuciju jednog optičkog signala više korisnika. Ovi razdjelnici-bilo da su 1x2, 1x4, 1x8, 1x16 ili 1x32-trebaju biti smješteni, zaštićeni i organizirani unutar distribucijske točke.

Patch panel nema odredbe za razdjelnike. Često se postavljaju izvana s nosačima ili se jednostavno ostavljaju labavim unutar ormara, stvarajući nered i povećavajući rizik od oštećenja tijekom održavanja.

ODF uključuje namjenske utore za montažu razdjelnika, dizajnirane za sigurno držanje standardnih PLC modula razdjelnika. Razdjelnici klize na svoje mjesto poput adapterskih ploča, stvarajući čistu, profesionalnu instalaciju koju je lako održavati i prilagoditi.

4. Profesionalno upravljanje kabelskim ulazom

Na središnjoj distribucijskoj točki, više napojnih kabela velikog-promjera ulazi u okvir izvan postrojenja. Ovi kabeli nose značajne elemente zatezne čvrstoće (čelična ili aramidna pređa) i moraju biti pravilno usidreni kako bi se spriječilo da napetost dopre do osjetljivih vlakana unutra.

Patch panel obično ima male otvore za uvođenje kabela s minimalnim rasterećenjem naprezanja-adekvatnim za unutarnje premosne kabele, ali ne i za vanjske kabele za napajanje postrojenja.

ODF je projektiran s robusnim sustavima za uvođenje kabela. Stezaljke-za teške uvjete rada, brtveni prstenovi i namjenske točke za pričvršćivanje čvrstoće osiguravaju da je svaki ulazni kabel ispravno usidren, zabrtvljen od prašine i vlage i zaštićen od sila povlačenja.

5. Skalabilni kapacitet

Patch panel ima fiksnu gustoću portova: 24 porta u 1U, 48 porta u 2U. Ako trebate više kapaciteta, dodajte još jednu ploču-i još jednu, i još jednu-stvarajući skup odvojenih jedinica s odvojenim ulazima za kabele i zasebnim upravljanjem.

ODF je dizajniran za skaliranje. Modularne ladice, izmjenjive adapterske ploče i proširivi okviri omogućuju povećanje kapaciteta s 24 vlakna na 144, 288 ili čak više-sve unutar jednog jedinstvenog sustava. Kada se potrebe za kapacitetom povećaju, dodajete module, a ne potpuno nove okvire.



Zašto je razlika važna u praksi

Odabir patch panela kada stvarno trebate ODF dovodi do niza operativnih problema:

• Spojevi ostavljeni nezaštićeni-izloženi prašini, vlazi i slučajnom ometanju

• Mlabava vlakna nasumično smotana-stvarajući mikro-zavoje koji smanjuju kvalitetu signala

• Razdjelnici montirani trakom ili zip vezicama-noćna mora održavanja koja čeka da se dogodi

• Ulazne točke kabela su nezabrtvljene-dopuštajući ulazak prašine, vlage, pa čak i štetočina

• Proširenja kapaciteta koja zahtijevaju potpuno nove okvire-stvarajući mnoštvo neusklađene opreme

Ovi prečaci ne štede novac. Prebacuju troškove s nabave unaprijed na dugoročne-operacije: češći kvarovi, dulji sati rješavanja problema, veći rizik od prekida usluge i eventualna zamjena infrastrukture koja nikada nije bila dizajnirana za svoju stvarnu ulogu.



Praktično pravilo

Upotrijebite Patch Panel kada završavate kabele unutar jednog stalka ili ormara, gdje se sve spajanje, skladištenje i razdvajanje obavlja negdje drugdje-obično u zasebnom ODF-u ili kućištu za spajanje.

Koristite ODF kada upravljate središnjom distribucijskom točkom za dio mreže-gdje napojni kabeli ulaze izvana, spajaju se, razdjelnici su smješteni i vlakna su organizirana za dugoročnu-uslugu na više nizvodnih lokacija.

Ukratko:patch panel je komponenta dizajnirana za određenu, ograničenu ulogu. ODF je sustav dizajniran da služi kao srce vaše optičke distribucijske mreže.
